系列データを扱うための1次元畳み込み（1DCNN）についてまとめていきたいと思います。また畳み込みに限らず、系列データを扱うための手法・モデルについても紹介します。

ライブラリ

torch.nn.Conv1d

pytorch では torch.nn.Conv1d を用いて 1DCNN を実装することと思います。パラメータは次のとおりです。

torch.nn.GRU

Gated Recurrent Unit（GRU）は RNN の一種で、系列データを扱うために Kaggle などでも使用されています。

Conv1d との違いは、input_size の作り方に注意する必要があるという点かと思います。RNN 系モデルではデータは $[x_0, x_1, …, x_T]$ のように input_size 次元のベクトルが時間方向に並んでいるものを想定します。

例えば時間方向に 10000 のデータ点が並んでいる波形が 20 種類ある場合に、各点 20 次元のベクトルが 10000 個並んでいると考えることもできますし、波形データの時間方向をグルーピングして特徴ベクトルとすることもできると思います。ここでは前者の方法を例として擬似コードを組んでみます：

まず、8次元ベクトルを入力とする GRU を定義します。

import torch.nn as nn
rnn = nn.GRU(input_size=8, hidden_size=128, num_layers=3, batch_first=True)

バッチサイズ16の疑似データを作成し入力します。注意点は、通常 PyTorch で扱うテンソルはバッチサイズ、チャンネル数、データ長 (B, C, L) の順番で並んでいるのですが、このまま入力することはできない点です。GRU では

のいずれかの形式に修正する必要があります。個人的には batch_first=True を使用したほうが混乱がなくてよいかと思います。

X = torch.randn(16, 8, 10000)
output, h_n = rnn(X.permute(0,1,2))

出力はそれぞれ

output.shape # torch.Size([16, 10000, 128])
h_n # torch.Size([3, 16, 128])

のようになり、最終層の出力と、隠れ層の中間出力（ここでは num_layers=3 としていたので、h_n の1次元目が 3 になっています）を得ることができます。

torch.nn.LSTM

基本的には nn.GRU と同じであるため、注意点は出力部分かと思います。LSTM では隠れ層の出力に加えて、cell state の出力も得ることができるため

import torch.nn as nn
rnn = nn.LSTM(input_size=8, hidden_size=128, num_layers=3, batch_first=True)

X = torch.randn(16, 8, 10000)
output, (h_n, c_n) = rnn(X.permute(0,1,2))

のような出力の受け取り方になります。output だけをみると同じ次元数であるため、簡単にモデルの差し替えなどをためすことができるのが嬉しいです。

G2Net Gravitational Wave Detection

Kaggle コンペ「G2Net Gravitational Wave Detection」を参考に、1DCNN についての実装方針などをまとめます。参考にしている上位4つの解法では様々な手法を用いているのですが、その中でも 1DCNN の情報だけをピックアップしています。

1st solusion (コード公開無し)

前処理

モデル

モデル構造は Conv + Batch norm + SiLU ブロックを複数使用したものだそうで、以下の擬似コードようのなものを使用していたとのことです。

# Main building block for Conv1D models
class ConcatBlockConv5(nn.Module):
    def __init__(self, in_ch, out_ch, k, act=nn.SiLU):
        super().__init__()
        self.c1 = conv_bn_silu_block(in_ch, out_ch, k, act)
        self.c2 = conv_bn_silu_block(in_ch, out_ch, k * 2, act)
        self.c3 = conv_bn_silu_block(in_ch, out_ch, k // 2, act)
        self.c4 = conv_bn_silu_block(in_ch, out_ch, k // 4, act)
        self.c5 = conv_bn_silu_block(in_ch, out_ch, k * 4, act)
        self.c6 = conv_bn_silu_block(in_ch * 5 + in_ch, out_ch, 1, act)
    def forward(self, x):
        x = torch.cat([self.c1(x), self.c2(x), self.c3(x), self.c4(x), self.c5(x), x], dim=1)
        x = self.c6(x)
        return x

カーネルサイズは 64 → 32 → 16 → 8 を用いています1。

Augmentations

その他

2nd solution

モデル

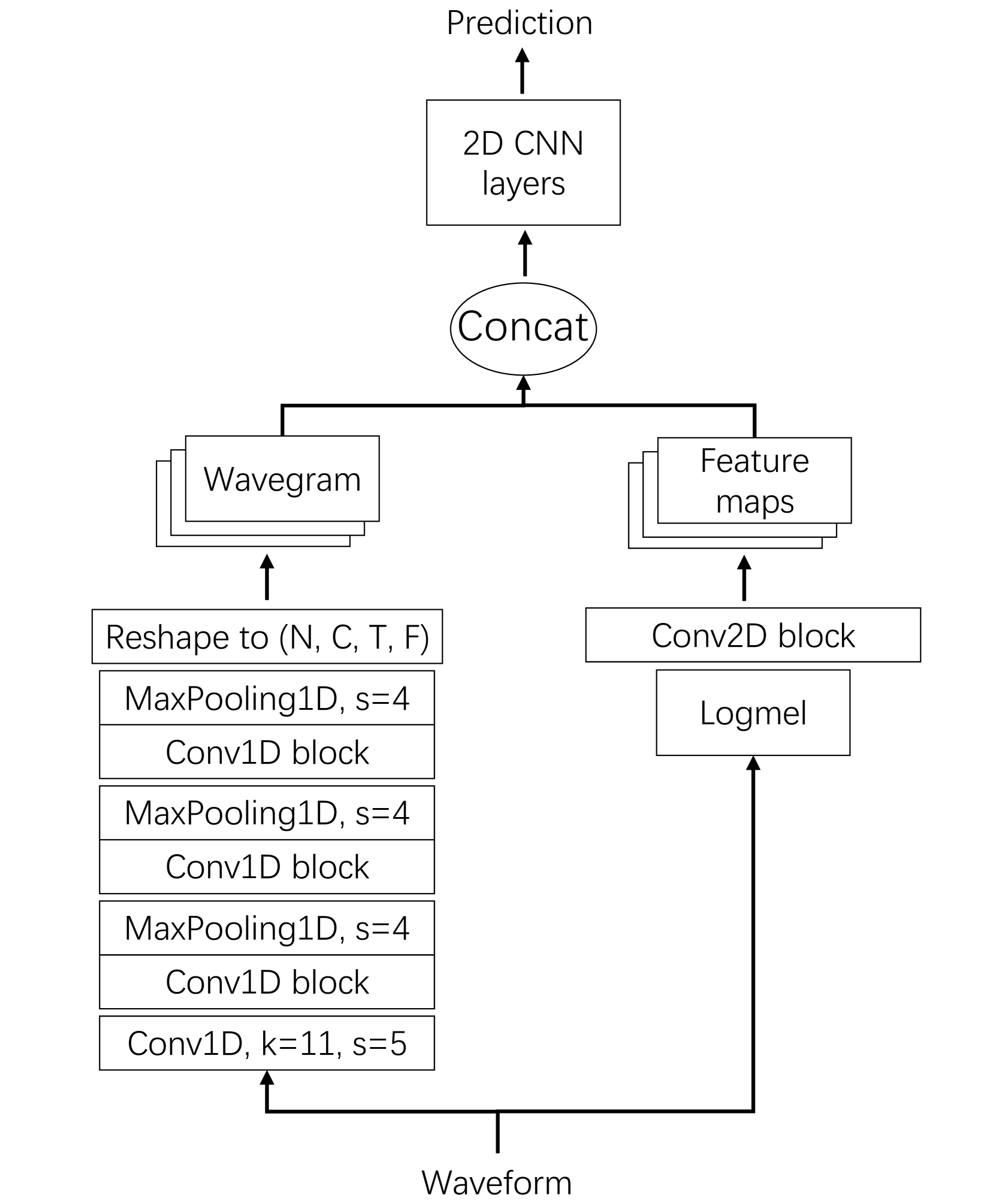

この手法では wavegram を使用しています。wavegram とは PANNs: Large-Scale Pretrained Audio Neural Networks for Audio Pattern Recognition で導入された量で、生波形データ (N, C, L) が (N, C, T, F) の形式のスペクトログラムに変形して得られるものです。以下の処理の左側部分に該当します：

wavegram 作成のために 1DCNN (frontend) を用いるのですが、ここでは frontend CNN と呼んでいて ResNet1D-18、DenseNet1D-121、WaveNet を使用したとのことです。PANN とは異なり、

{{ figure src=./20240320-100758.png width=500 >}}

のように、frontend Conv のみを用いて解析を進めていたようです。

4th solution

モデル

初手として conv1d 8層のみを使った実験を行いある程度の結果が出たため（LB=0.8788、50位付近銀圏）、系列データを扱う手法を深堀りしていったようです2。ただ、LSTM、GRU、Transformers などを試してみたのですが、シンプルな conv1d には精度が及ばなかったとのことです。そのため、conv1d を純粋に並べて ResNet block のように舌モデルを用いて、以下のパイプラインを組んだとのことです：

まとめ

ざっくばらんに 1DCNN について見てきましたが、Kaggle の解法などをみると大雑把には次のことが言えそうです

  1. 大きなカーネルサイズから小さくしていくことで、初めは大局的な情報を、次第に局所的な情報を扱うようにしています。 ↩︎

  2. small start で実験の回していくのは重要だと感じました。 ↩︎
